Закладка трассы кондиционера на этапе ремонта — способ получить аккуратную сплит-систему без коробов на свежих обоях и через год после переезда. Пока стены не оштукатурены, медные трубы, дренаж и кабели прячут в штробу или стяжку, а саму технику ставят позже, когда закончится пыльная отделка. Однако у предмонтажа есть подводные камни: ошибка в уклоне дренажа или негерметичная пайка обнаружатся уже под дорогой отделкой. Разберем, как спланировать и выполнить закладку правильно.
Когда делать предмонтаж
Оптимальный момент — после электромонтажа и до штукатурки, выравнивания стен и заливки стяжки. На этой стадии уже понятна расстановка мебели, а значит, можно определить место внутреннего блока: не над кроватью и рабочим столом, с отступом не меньше 15 см от потолка. Наружный блок для многоэтажек Минска обычно ставят на фасаде под окном или в корзине, если ее предусмотрел застройщик. Модель покупать сразу не обязательно, но мощность и тип стоит определить, чтобы подобрать диаметры труб.
Что входит в трассу
| Элемент | Параметры | Назначение |
|---|---|---|
| Жидкостная медная труба | обычно 1/4" (6,35 мм) | подача жидкого фреона |
| Газовая медная труба | 3/8" или 1/2" в зависимости от мощности | возврат газообразного фреона |
| Теплоизоляция | вспененный каучук толщиной 6–9 мм на каждую трубу | защита от конденсата и потерь |
| Дренаж | гофра или ПВХ 16–20 мм, уклон от 1–2 см на метр | отвод конденсата |
| Межблочный кабель | по инструкции, чаще 4–5 жил по 1,5 мм² | связь и питание блоков |
| Силовая линия | 3 × 2,5 мм² от щита | отдельное питание кондиционера |
Подбор диаметров заранее: таблица
Если модель еще не выбрана, ориентируйтесь на мощностную серию — диаметры у бытовых сплит-систем довольно стандартны, но окончательно их сверяют с инструкцией к выбранной технике.
| Серия | Холод, кВт | Трубы | Пример модели |
|---|---|---|---|
| 09 | 2,6–2,9 | 1/4" + 3/8" | Eurohoff ETN-09M |
| 12 | 3,2–3,5 | 1/4" + 3/8" или 1/2" | Marsa Fortuna 12MGF |
| 18 | 4,6–5,3 | 1/4" + 1/2" | KINGHOME Luna Matt KWH18AYDXB-K6DNA5A, Dantex Megapolis RK-18MDMIG |

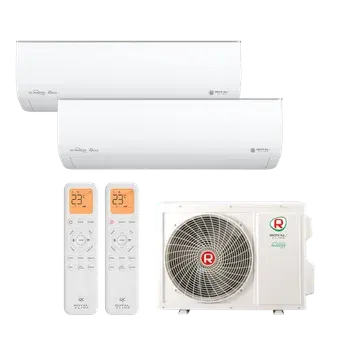

| Мульти-сплит на 2 комнаты | 4,2–5,2 общий | по трассе на каждый блок | Royal Clima Multi Gamma EU ERP Inverter 2DFM-14HN/OUT / RCI-GLD07HN + RCI-GLD07HN |
Если колеблетесь между 09 и 12, газовую трубу лучше заложить по большему диаметру, указанному в инструкции к обеим кандидатурам, или выбрать модель сразу.
Расчет дозаправки для длинной трассы
Заводской заправки обычно хватает на трассу 5–7 м — точное значение указано в паспорте. Допустим, внутренний блок висит в спальне в глубине квартиры, и трасса до фасада получилась 9 м. Лишние 2–4 м на жидкостной трубе 1/4" требуют дозаправки примерно по 15–20 г на метр: 2 × 15 = 30 г в лучшем случае и 4 × 20 = 80 г в худшем. Это немного, но монтажник должен знать длину заранее и взвесить фреон, а не заправлять «на глаз». Поэтому при закладке рулеткой измеряют реальную длину и записывают ее в схему. Заодно сверьте максимально допустимую длину и перепад высот для будущей модели: у мульти-сплит-систем эти ограничения считают отдельно для каждого внутреннего блока и для суммы трасс.
Правила прокладки
- в панельных домах штробить несущие стены горизонтально нельзя без согласования — трассу ведут в стяжке пола, за ГКЛ или вертикально;
- дренаж прокладывают ниже медных труб, с постоянным уклоном и без «колен»;
- трубы не соединяют пайкой внутри стены — только цельный отрезок;
- концы герметично заглушают (запаивают или ставят заглушки), чтобы внутрь не попала пыль и влага;
- трассу опрессовывают сухим азотом (порядка 25–40 бар) и оставляют заполненной до приезда монтажников — падение стрелки манометра сразу покажет негерметичность;
- на обоих концах оставляют запас 30–50 см и маркируют трубы и кабели;
- всю трассу фотографируют с рулеткой до штукатурки.
Ошибки, которые дорого исправлять
- Использование сантехнической меди вместо холодильной — внутренняя чистота и мягкость у нее хуже.
- Отсутствие уклона дренажа на горизонтальных участках в стяжке.
- Перегиб медной трубы без трубогиба — сечение уменьшается, компрессор работает с перегрузкой.
- Трасса проложена под будущим местом сверления полок или карниза.
- Не оставлено техническое отверстие в фасаде нужного диаметра (обычно 55–65 мм) с наклоном наружу.
Итог
Закладка трассы кондиционера при ремонте экономит силы и сохраняет отделку, если работы выполнены по правилам: цельные медные трубы нужного диаметра, дренаж с уклоном, опрессовка азотом и фотосхема. Подходящую технику после окончания ремонта удобно подобрать в разделе кондиционеров для квартиры — главное, чтобы ее диаметры и допустимая длина трассы совпали с уже заложенными.
